蝸桿減速機,蝸輪減速機,PWU系列減速機整體式PWU80、PWU100、PWU125、PWU140、PWU160、PWU180、PWU200、PWU225、PWU250、PWU280、PWU315、PWU355、型平面二次包絡環面蝸桿減速機主要尺寸（GB/T16449-1996。

PW型平面二次包絡環面蝸桿減速機型號與標記（GB/T16449-1996）

1.型號

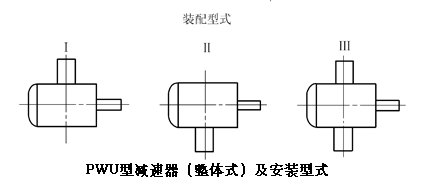

（1）PWU型—蝸桿在蝸輪之下平面二次包絡環面蝸桿減速器；

（2）PWO型—蝸桿在蝸輪之上平面二次包絡環面蝸桿減速器；

（3）PWS型—蝸桿在蝸輪之側平面二次包絡環面蝸桿減速器。

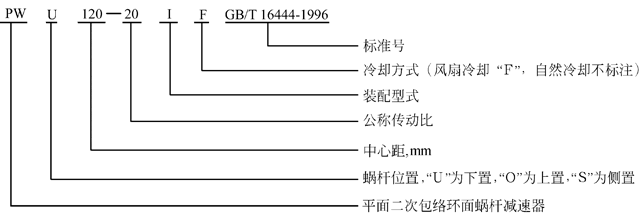

2.標記

二、整體式PWU80、PWU100、PWU125、PWU140、PWU160、PWU180、PWU200、PWU225、PWU250、PWU280、PWU315、PWU355、型平面二次包絡環面蝸桿減速機主要尺寸（GB/T16449-1996）

整體式PWU80-PWU355、型平面二次包絡環面蝸桿減速器主要尺寸

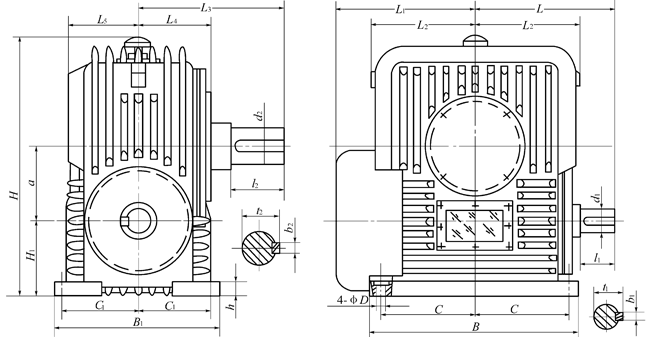

PWU型減速器主要尺寸（整體式） /mm

a	H₁	B	B₁	C	C₁	D	H	L	L₁	L₂	L₃	L₄	L₅	d₁	b₁	t₁	l₁	d₂	b₂	t₂	l₂	h
80	100	250	190	112	80	14	315	160	160	125	180	100	90	25	8	28	42	45	14	48.5	82	30
100	112	300	236	130	100	16	355	200	200	160	212	125	118	32	10	35	58	55	16	59	82	35
125	125	355	280	160	125	18	450	236	236	190	250	150	140	38	10	41	58	65	18	69	105	38
140	140	400	315	180	140	20	500	265	265	212	280	160	160	42	12	45	82	70	20	74.5	105	40
160	160	450	355	200	160	21	560	300	300	236	315	190	180	48	14	51.5	82	80	22	85	130	42
180	180	500	400	225	180	22	630	335	335	265	355	212	200	56	16	60	82	90	25	95	130	45
200	200	560	450	250	200	24	710	355	355	300	400	236	224	60	18	64	105	100	28	106	165	50
225	225	630	500	280	225	26	800	400	400	315	450	265	250	65	18	69	105	110	28	116	165	53
250	250	670	530	300	250	28	850	450	450	355	500	280	280	70	20	74.5	105	125	32	132	165	56
280	280	800	600	355	280	30	950	475	475	400	560	315	315	85	22	90	130	140	36	148	200	60
315	315	900	670	375	315	32	1060	560	560	450	630	355	355	90	25	95	130	150	36	158	200	67
355	355	1000	750	425	355	35	1250	670	670	500	710	400	400	100	28	106	165	170	40	179	240	75
