JW系列蝸輪（滾珠）
絲桿升降機選型方法
在選擇
絲桿升降機時要充分考慮載重、速度、行程、效率、驅動源，根據實際使用情況確定
蝸輪絲桿升降機的型號。
滾珠絲桿升降機型號的確定：
1、計算總機的當量載荷Ws（N），Ws=_載荷Wmax×使用系數fs（N）
使用系數（fs）表：
載荷性質 | 使用舉例 | 使用系數（fs） |
無沖擊載荷負荷慣性小 | 開關、閥門傳送帶切換裝置 | 1.0~1.3 |
輕微沖擊載荷負荷慣性中等 | 各種移動裝置升降、各種升降機 | 1.3~1.5 |
大沖擊振動載荷負荷慣性大 | 用臺車搬運東西保持壓延滾輪的位置 | 1.5~3.0 |
2、計算單臺升降機的當量載荷W，
連動系數（fd）
連動臺數 | 2 | 3 | 4 | 5~8 |
使用系數 | 0.95 | 0.9 | 0.85 | 0.8 |
3、根據升降機載重、速度、行程、效率、驅動源暫定型號。
4、行程校核：選擇的行程在使用行程上留有余量，同時充分考慮輸出絲桿有無防塵伸縮罩、絲桿軸運動慣性、各種_輸出部件等。
5、絲桿穩定型校核：當絲桿承受軸向壓縮載荷時，請對其進行穩定性校驗，如_過其臨界載荷值請?zhí)岣咝吞?hào)后在計算。

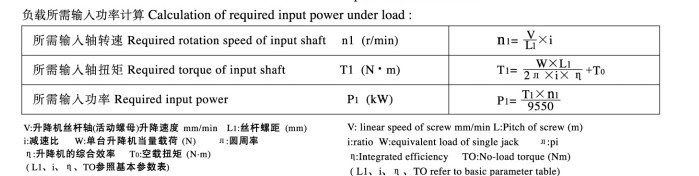

6、輸入功率校核：負載所需輸入功率與容許_輸入功率相比，如果_過請?zhí)岣咝吞?hào)或降低絲桿軸轉速在計算。
7、其他項目校核：當所選類型為活動螺母類型時，請對絲桿軸轉速進行校驗；當有橫向載荷時。請外加導向器；當升降機傳動裝置為串聯時（即同一軸線配置了兩個或以上數量的升降機）如圖，須對個升降機輸入軸端進行強度校核。
8輸出_及附加部件的確認：根據使用條件，灰塵的多少來選擇防塵伸縮罩；根據輸出_的聯接方式來選擇個_輸出部件以及其他（如計數器等）。
